Intel® Stratix® 10 GX 訊號完整性開發套件

Intel® Stratix® 10 GX 訊號完整性開發套件提供完整的設計環境，包括您開始利用 Intel® Stratix® 10 GX FPGA 之可用效能與功能所需的所有硬體和軟體，可滿足您的設計需求。

您可以使用此開發套件，進行：

訂購代碼	尋找代理商	訂購資訊
DK-SI-1SGX-L-A	Intel® 解決方案市場	此開發套件具有 1SG280LU2F50E2VG 裝置和 Intel® Quartus® Prime Pro 設計軟體一年期授權。
DK-SI-1SGX-H-A	Intel® 解決方案市場	此開發套件具有 1SG280HU1F50E2VG 裝置和 Intel® Quartus® Prime Pro 設計軟體一年期授權。

請注意：

購買者相當於產品開發商，軟體開發商或系統整合商，並承認此產品為未獲 FCC 授權之評估套件，僅供評估和軟體開發之用，且不可進行再銷售。

硬體	軟體¹

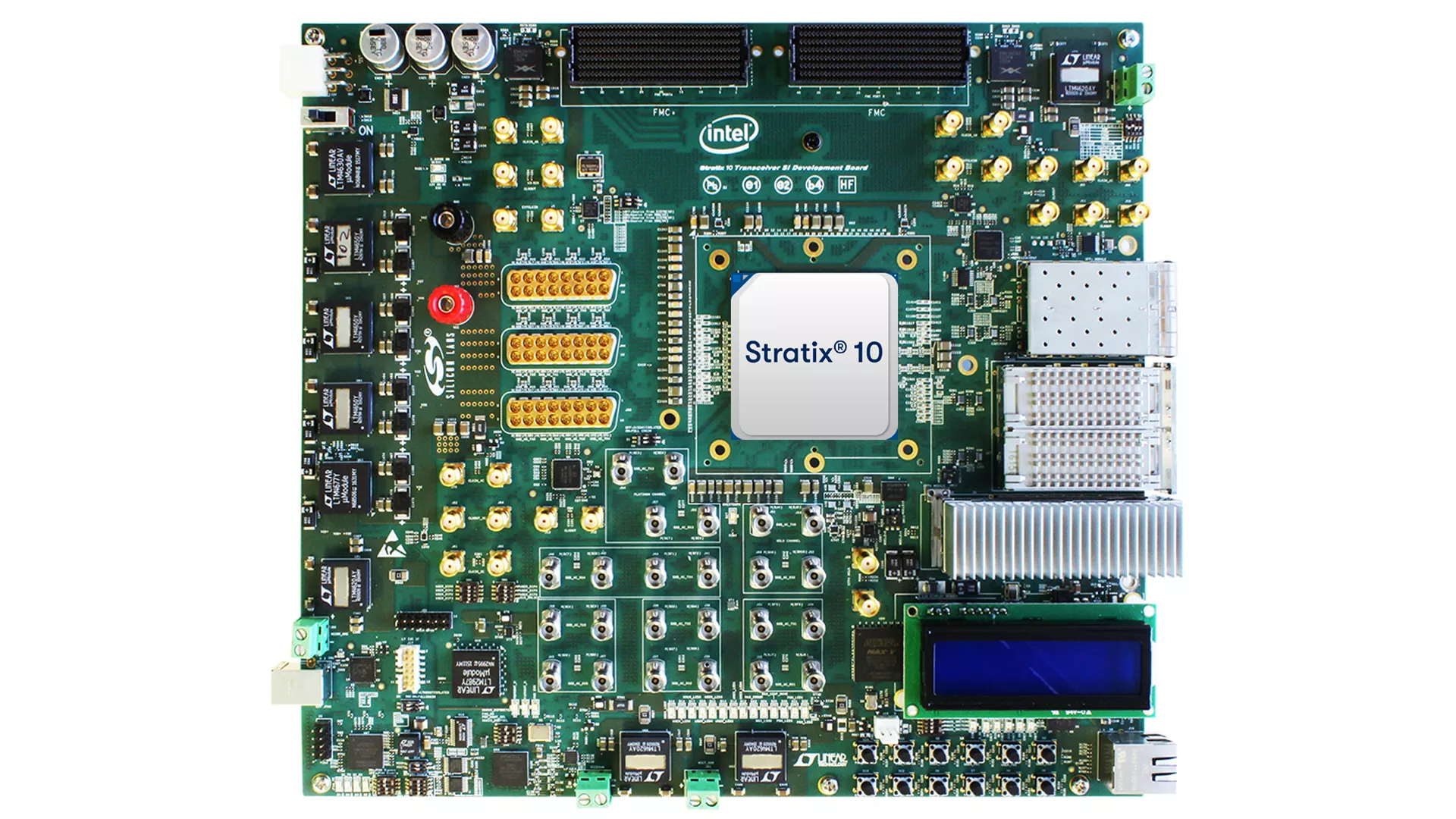

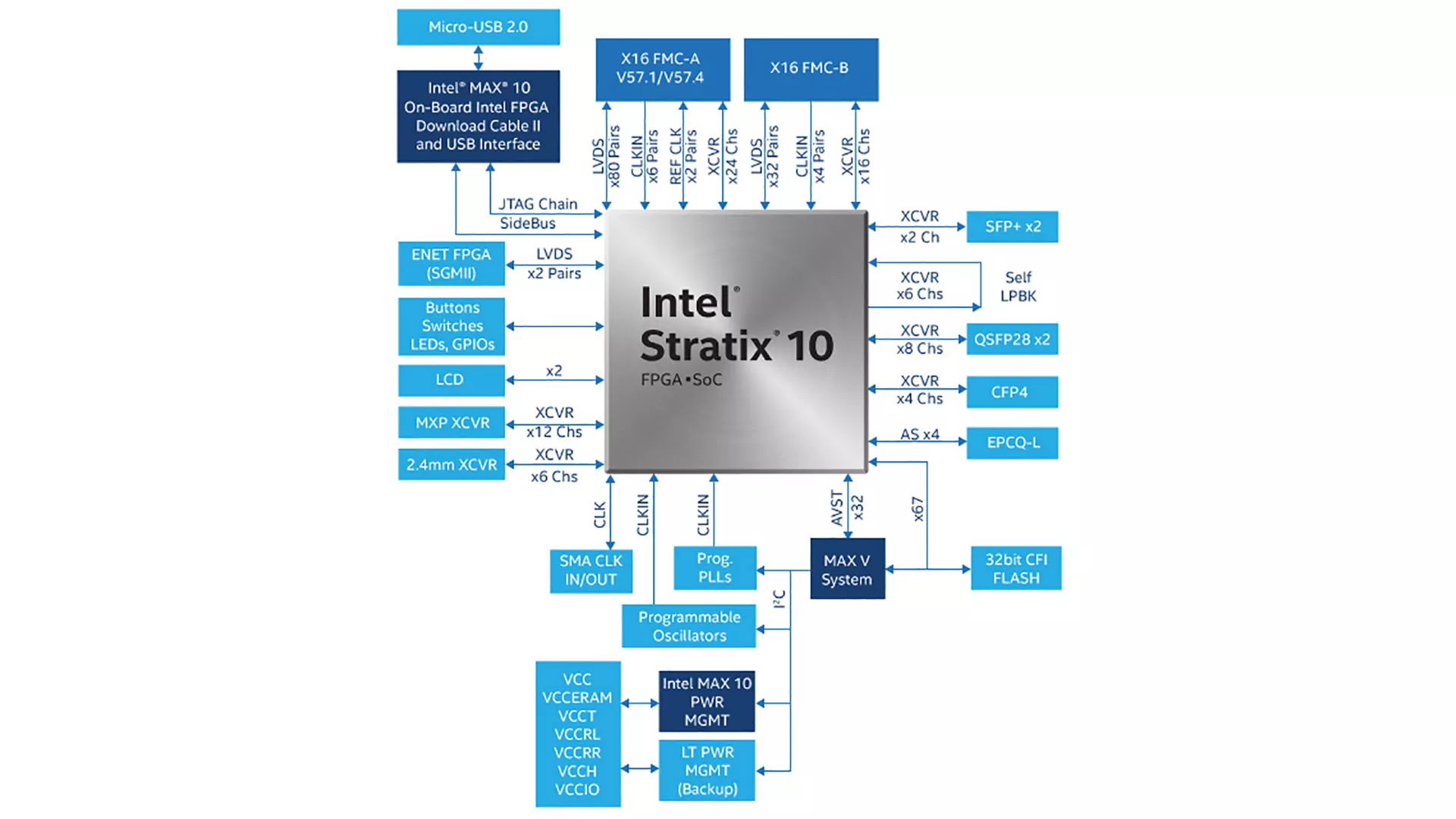

具有 Intel® Stratix® 10 GX FPGA 的 Intel® Stratix® 10 GX 訊號完整性開發板件 6 個全雙工收發器通道，附帶 2.4 毫米 SMA 連接器 24 個全雙工收發器通道，連接 FMC+ A 連接器 16 個全雙工收發器通道，連接 FMC+ B 連接器 4 個全雙工收發器通道，連接 CFP4 光纖介面 4 個全雙工收發器通道，連接每個 QSFP+ 0 和 QSFP+ 1 光纖介面單一收發器通道，連接 SFP+ 0 和 SFP+ 1 兩個光纖介面 4 個全雙工收發器通道，連接每個 MXP 0、MXP 1 與 MXP 2 高密度連接器交流配接器電源供應和 24 針腳對 6 針腳電源配接器纜線 FMC+ 迴路返回子卡乙太網路纜線	設計範例板件更新入口網頁設計板件測試系統 (BTS) 設計文件 Intel® Stratix® 10 GX 訊號完整性開發套件使用者指南板件設計檔案設計軟體2 Intel® Quartus® Prime Pro 軟體（必需）

硬體

軟體¹

注意：

¹首先下載並解壓縮 Intel® Stratix® 10 GX 訊號完整性開發套件安裝程式。安裝板件測試系統。

²Intel® Quartus® Prime Pro 設計軟體在購買套件時，可獲得一年期授權。許可證啟動說明和常見問答集。

檔案	描述
Intel® Stratix® 10 GX SI L-Tile 套件 ES (17.1) 生產（18.0 或更高） Intel® Stratix® 10 GX SI H-Tile 套件 ES (17.1) 生產（18.1 或更高）	單一安裝檔案（適用於使用 ES 矽晶片的開發套件），包含：板件設計檔案：示意圖、gerber 與 BOM 板件測試系統 (BTS) 板件更新入口網頁設計金色頂端設計文件：使用者指南、快速開始指南等請注意：您必須為 BTS 安裝 Intel® Quartus® Prime v17.1 版或更新版本。請洽您的 Intel 銷售代表，瞭解如何取得最新軟體的更多資訊。
快速入門指南	摘要出開發套件之使用及其功能的說明書
使用者指南	關於設定開發套件和使用內含軟體的說明書
板件示意圖 Intel® Stratix® 10 GX 訊號完整性開發套件的電源樹 ES 生產	L-Tile 和 H-Tile 的 ES 板件示意圖為相同 L-Tile 和 H-Tile 的生產板示意圖為相同
